Блок АВР FUBAG — назначение, работа и подключение
1. Суть и основная функция блока АВР
- Автоматический ввод резерва (АВР) — устройство для автономного включения резервного источника питания (бензогенератора) при пропадании напряжения в основной сети.
- Ключевое преимущество: работа без участия человека. Блок запускает генератор, контролирует подачу тока и отключает его после восстановления сети.
- Применение: для владельцев загородных домов, где критически важны отопление (котел), водоснабжение (насос) и освещение.
2. Характеристики блока АВР FUBAG
- Внешнее устройство: металлический корпус с индикацией и кнопками управления, крепится на стену.
- Отличие от аналогов: длина кабеля управления — 8 метров (стандартно 2 метра), что упрощает выбор места установки.
- Совместимость: подходит только для генераторов со специальным коннектором. Обозначается буквой «А» в названии модели (пример: FUBAG BS 7500 A ES).
- Важно: однофазные и трехфазные генераторы требуют разных блоков АВР.
3. Принцип работы
- Мониторинг напряжения в сети в непрерывном режиме.
- При аварийном отключении: автоматический запуск генератора в течение нескольких секунд.
- После восстановления сети: переключение нагрузки на основную линию, через 13–15 секунд генератор глушится.
- Дополнительная функция: автоматическая подзарядка аккумулятора генератора в режиме ожидания.
- Режим «Зима-лето» (в умных блоках FUBAG): * Запуск через 3–4 секунды после сбоя. * Ток подается через 25–30 секунд: первые 15 секунд уходят на прогрев двигателя (снижает износ в холод).
4. Подключение и схемы
-
Рекомендация: доверить профессиональному электрику.
-
Общие правила для самостоятельного монтажа: * Место установки: в доме или рядом с генератором, с соблюдением температурного режима (по инструкции). * Подключение к генератору: кабель управления (от блока к генератору) и силовой кабель (от розетки генератора к АВР). * Подвод сети: на блок выводится одна или несколько фаз от стационарной сети, заходящей в дом.
-

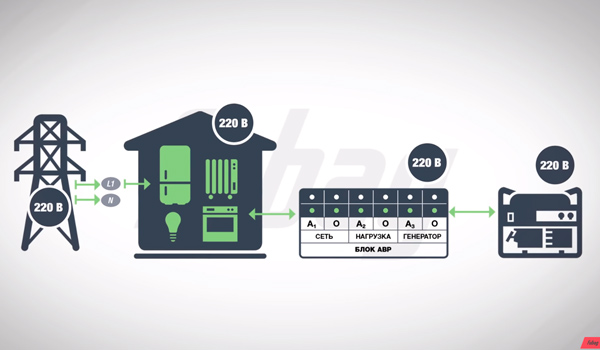

Пример 1: Однофазная сеть, однофазные приборы * Оборудование: однофазный генератор + однофазный блок АВР. * Действие: вся нагрузка подключается на одну фазу. Требуется проверить сечение проводов на соответствие суммарной мощности потребителей.
-

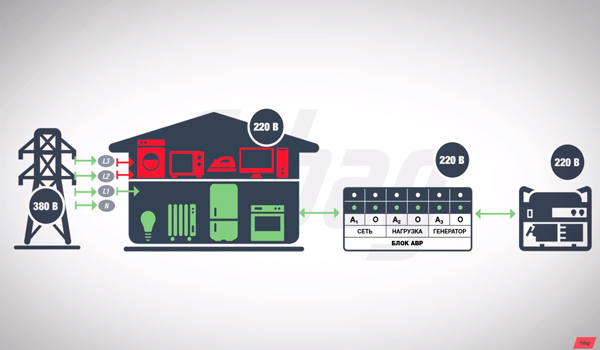

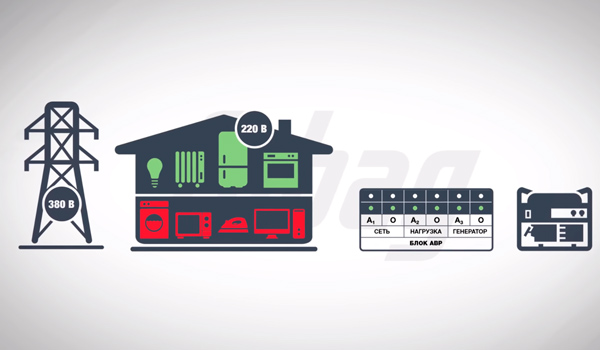

Пример 2: Трехфазная сеть, однофазные приборы (наиболее частый вариант) * Оборудование: однофазный генератор + однофазный блок АВР. * Действие: нагрузка делится на две группы: * Приоритетная (котел, насос, холодильник, освещение) — подключается к одной фазе, заведенной на АВР. * Второстепенная (стиральная машина, микроволновка и т. д.) — остается на оставшихся фазах и отключается при пропаже сети.
-
Пример 3: Трехфазная сеть, однофазные и трехфазные приборы * Рекомендация: доверить специалисту.
5. Заземление
- Необходимость: для отвода статического напряжения с корпуса генератора.
- Простой вариант: металлический прут (1,5–2 метра), к нему приваривается болт, прикручивается медный провод. Прут забивается в землю, провод соединяется с рамой генератора.
6. Риски работы без АВР
- Основная ошибка: подключение генератора через обычную розетку.
- Последствия: * Перегрузка проводов (сечение не рассчитано на высокую мощность). * Поломка генератора из-за «встречного» напряжения (если забыть отключить вводной автомат). * Невозможность автоматического переключения при отсутствии хозяина.
7. Профилактика для генератора без АВР
- Запуск на 15–20 минут раз в месяц с включенной автоматикой.
- Проверка масла и топлива каждые 2 недели или через 50 часов работы.
