Блоки автоматики FUBAG — это сердце систем аварийного ввода резерва (АВР). При исчезновении напряжения во внешней сети они мгновенно запускают генератор и переключают нагрузку на резервный источник — и всё это без участия человека. От точности подбора блока, генератора и схемы подключения зависит надёжность всей системы.
Первое, что определяет выбор, — тип двигателя генератора. Блоки серии Startmaster BS 6600, BS 6600D, BS 11500, BS 11500D, BS 25000 и BS 25000D совместимы только с бензиновыми генераторами серии BS. Для дизельных генераторов предназначены блоки Startmaster DS 25000 и DS 25000D. Использовать их не по назначению — грубая ошибка.
Второй шаг — мощность. Номинальная мощность блока автоматики должна превышать суммарную мощность всех одновременно работающих потребителей. Тип ввода сети также имеет значение: для однофазного ввода нужен однофазный блок, для трёхфазного — трёхфазный с маркировкой «D».
Генератор подбирают по суммарной мощности нагрузки с учётом пусковых токов. Тип генератора зависит от состава потребителей: если все однофазные — достаточно однофазного генератора с маркировкой A ES. При наличии как однофазных, так и трёхфазных потребителей необходим трёхфазный генератор с маркировкой DA ES.

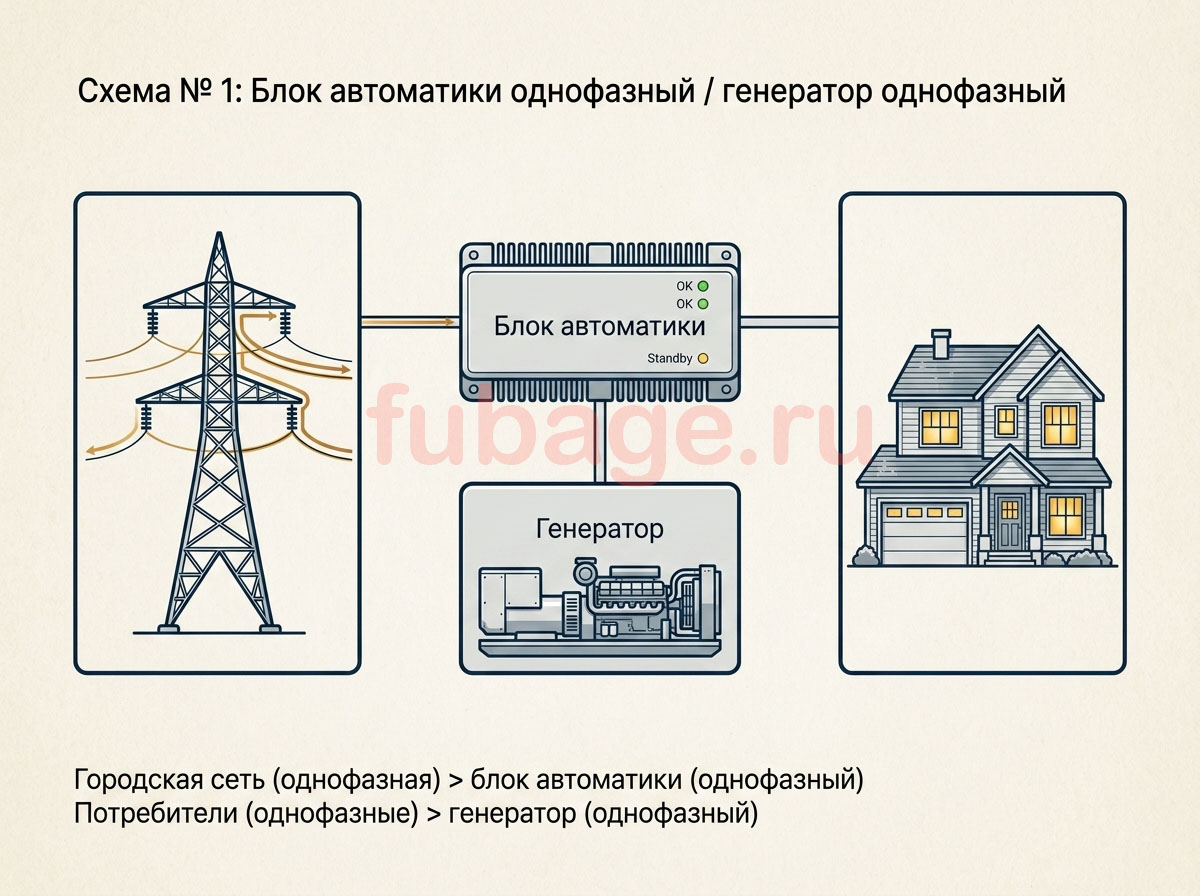

Однофазная сеть с однофазным генератором. Базовая схема: однофазная сеть подключается к однофазному блоку автоматики, потребители запитываются от однофазного генератора.

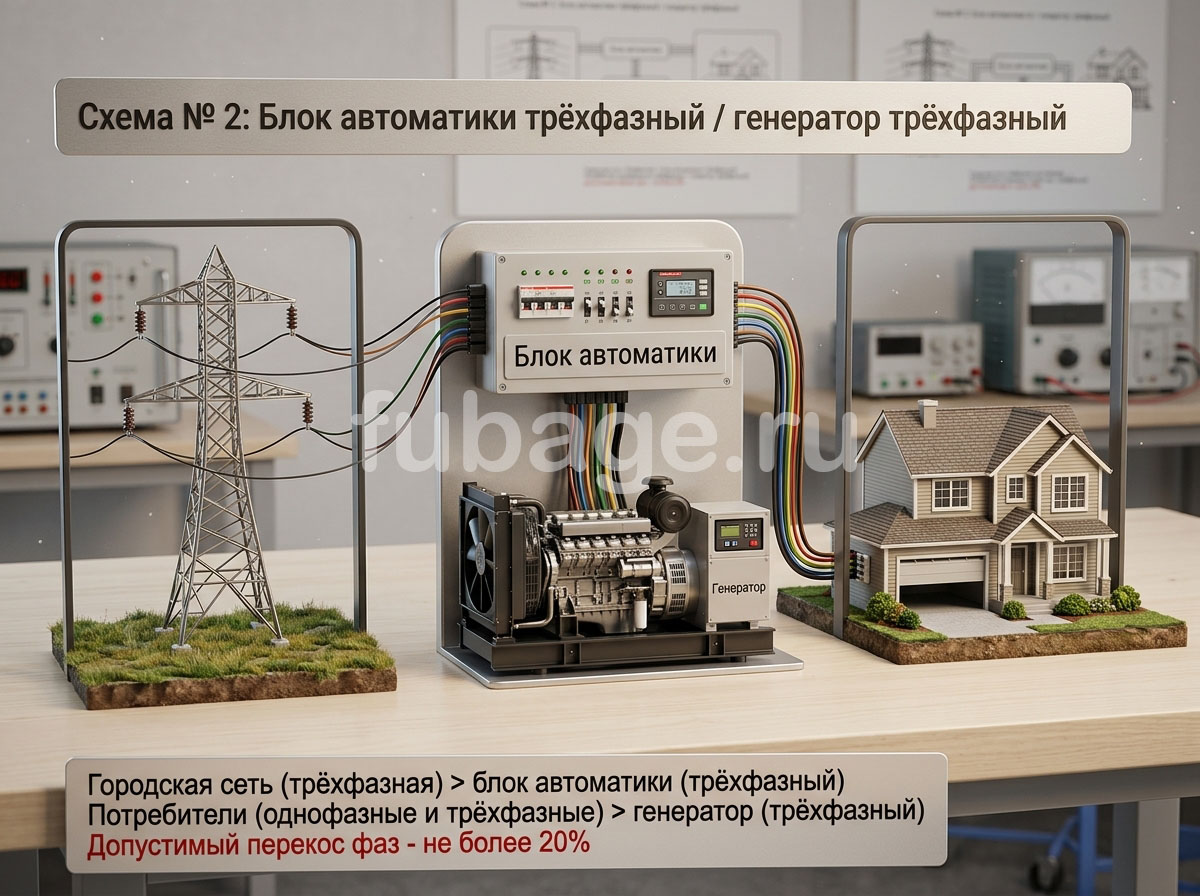

Трёхфазная сеть с трёхфазным генератором. Здесь устанавливают трёхфазный блок и трёхфазный генератор. Возможно подключение как однофазных, так и трёхфазных потребителей, но нагрузку по фазам необходимо распределять равномерно. Допустимый перекос — не более 20%.

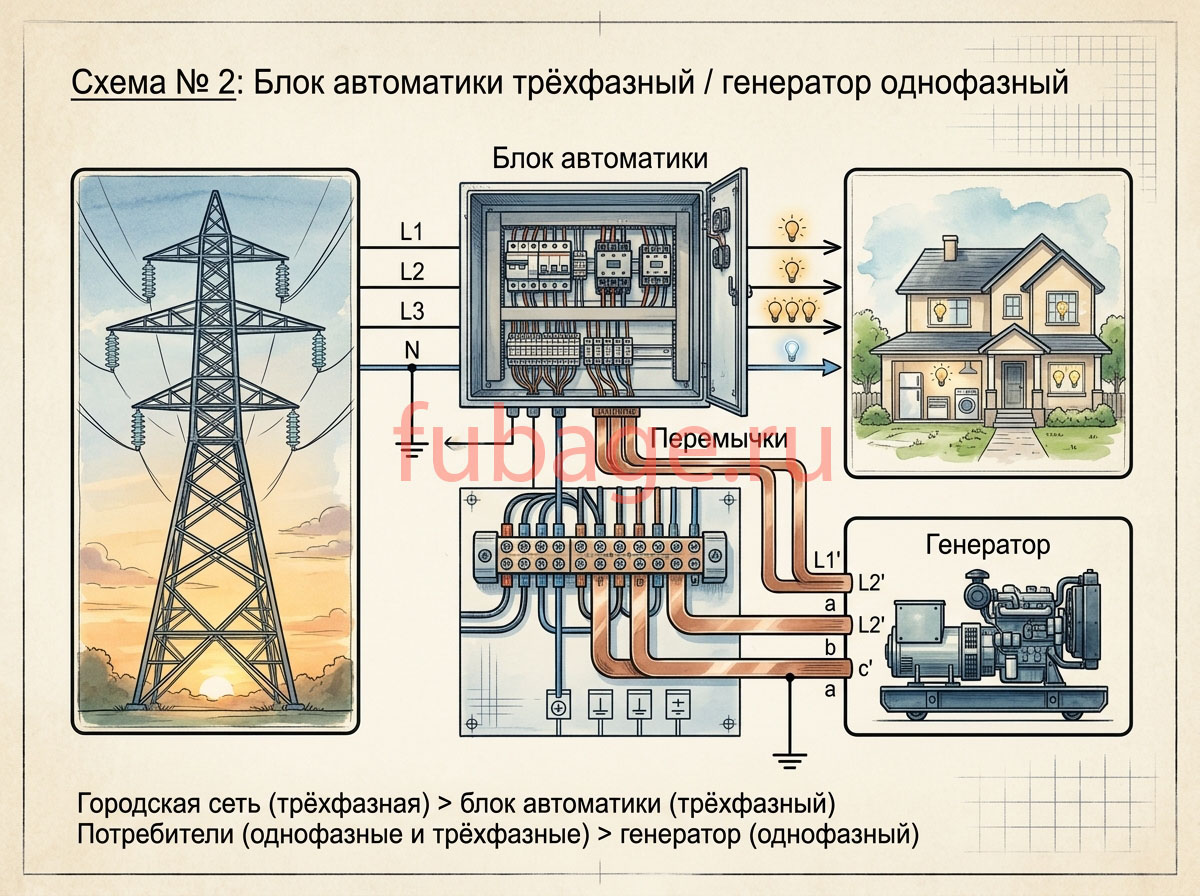

Трёхфазная сеть с однофазным генератором. Допустимый вариант: трёхфазный блок автоматики, однофазный генератор и перемычки, обеспечивающие корректную работу схемы.
